در صنایع کشاورزی، دامداری، کارگاههای نجاری یا کارخانههای فرآوریِ بایمحصولات، نیاز به انتقال و مکش ذرات ریز (مثل کاه، برگ، غبار و برادهها) امری حیاتی است. یکی از مهمترین اجزای این سیستمها، لولههای خرطومی مکش هستند که وظیفه هدایت جریان مکش و انتقال ذرات را بر عهده دارند. در میان انواع موجود در بازار، «لوله خرطومی مکنده کاه PVC» و انواع مشابه بر پایه PU از گزینههای پراستفادهاند.
در این مقاله، ابتدا به ساختار و عملکرد این دو جنس میپردازیم، سپس مزایا، محدودیتها، مقایسه فنی، نکات انتخاب و توصیههای کاربردی را بررسی میکنیم. هدف این است که خواننده بتواند با آگاهی کامل، انتخاب مناسب متناسب با نیاز خود انجام دهد.
ساختار و اصول عملکرد لوله خرطومی مکنده کاه
ماهیت و عملکرد کلی
لوله خرطومی مکنده کاه (یا به طور کلی لوله خرطومی مکنده) سیستمی انعطافپذیر است که به یک دستگاه مکنده یا فن متصل شده و جریان خلا یا مکش را در داخل لوله ایجاد میکند. ذرات کاه، گرد و غبار یا برادهها با فشار منفی وارد لوله شده و به سمت دستگاه جمعکن هدایت میشوند. طراحی لوله باید به گونهای باشد که در برابر فشار منفی (و نه فشار مثبت زیاد) مقاومت کند، بدون آنکه دیواره آن به داخل دچار فروپاشی شود. (اصول شبیه آنچه در لولههای مکش آتشنشانی نیز دیده میشود)
برای اینکه لوله خرطومی دچار انحراف یا فروپاشی نشود، غالباً از ساختارهای تقویتی مانند فنر فلزی یا سیم پیچ استفاده میشود. در بسیاری از مدلها، یک مفتول فلزی مارپیچی در دیواره لوله تعبیه میشود که درون لایه PVC یا PU قرار دارد و به حفظ شکل لوله کمک میکند.

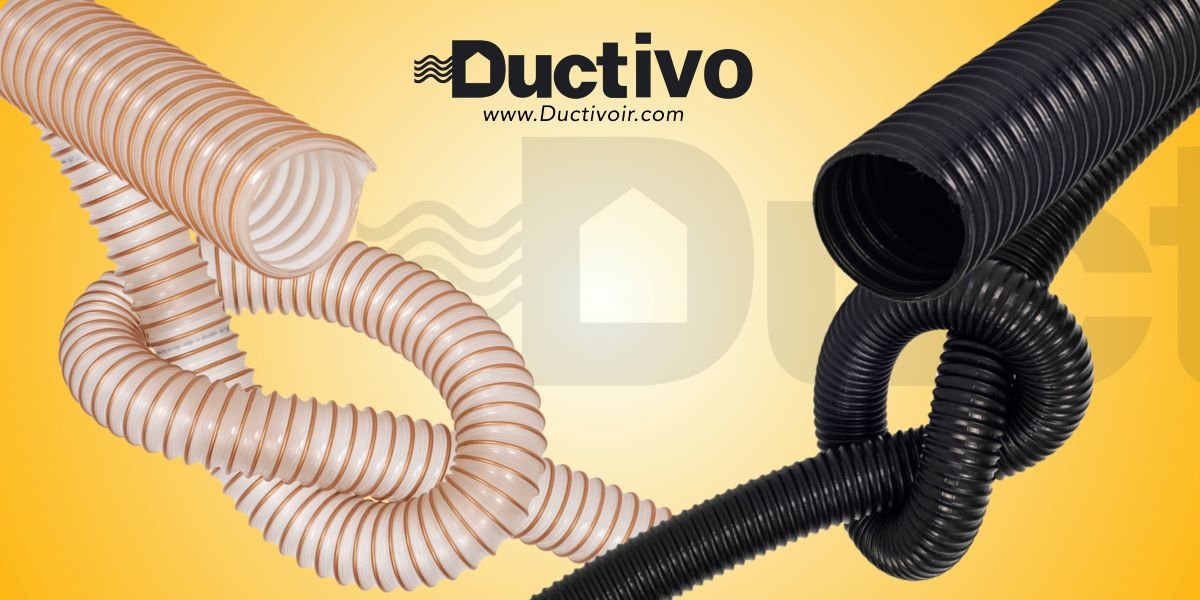

جنس PVC و ساختار لوله خرطومی مکنده کاه PVC
ویژگیها و ساختار
در مدلهای مبتنی بر PVC، ورق یا نوار PVC به همراه یک فنر فلزی درون بدنه لوله، ساختار لوله را تشکیل میدهد. این ترکیب باعث میشود لوله هم انعطافپذیری مناسبی داشته باشد و هم مقاومت کافی در برابر فشار منفی را حفظ کند.
از مشخصات این مدلها:
-
دامنه قطر تولید: از حدود ۳ تا ۹۰ سانتیمتر (بسته به نیاز صنعتی)
-
طول شاخهای: معمولاً در شاخههای تقریباً ۶ متری عرضه میشوند.
-
دمای کاری: معمولاً بین منهای حدود ۲۰ تا مثبت حدود ۸۰ درجه سانتیگراد برای عملکرد معمولی
-
مزایای PVC در این کاربردها:
-
وزن سبک: باعث آسانتر شدن نصب، حمل و نقل و جابجایی لوله میشود.
-
قیمت اقتصادیتر نسبت به PU و برخی متریالهای خاص
-
شفافیت (در برخی مدلها): امکان دید داخل لوله و تشخیص انسداد یا تجمع ذرات
-
انعطافپذیری مناسب و شعاع خم پذیری خوب برای مسیرهای پیچیده
-
مقاومت در برابر نفوذ رطوبت و تعرق داخلی تا حد قابل قبول
-
محدودیتها و ضعفهای PVC
با وجود مزایای متعدد، لوله خرطومی مکنده کاه PVC محدودیتهایی نیز دارد:
-
مقاومت پایینتر در برابر سایش نسبت به PU یا متریالهای مقاومتر
-
در شرایط دمایی بسیار بالا یا محیطهای خورنده، ممکن است عملکرد آن کاهش یابد.
-
در استفاده مداوم و شدید، خاصیت پلاستیسایزر در PVC ممکن است به مرور زمان باعث شکنندگی و ترکخوردگی شود
-
در پروژههای بزرگ یا مسیرهای طولانی، افت فشار و مقاومت جریان ممکن است مشکلساز شود.

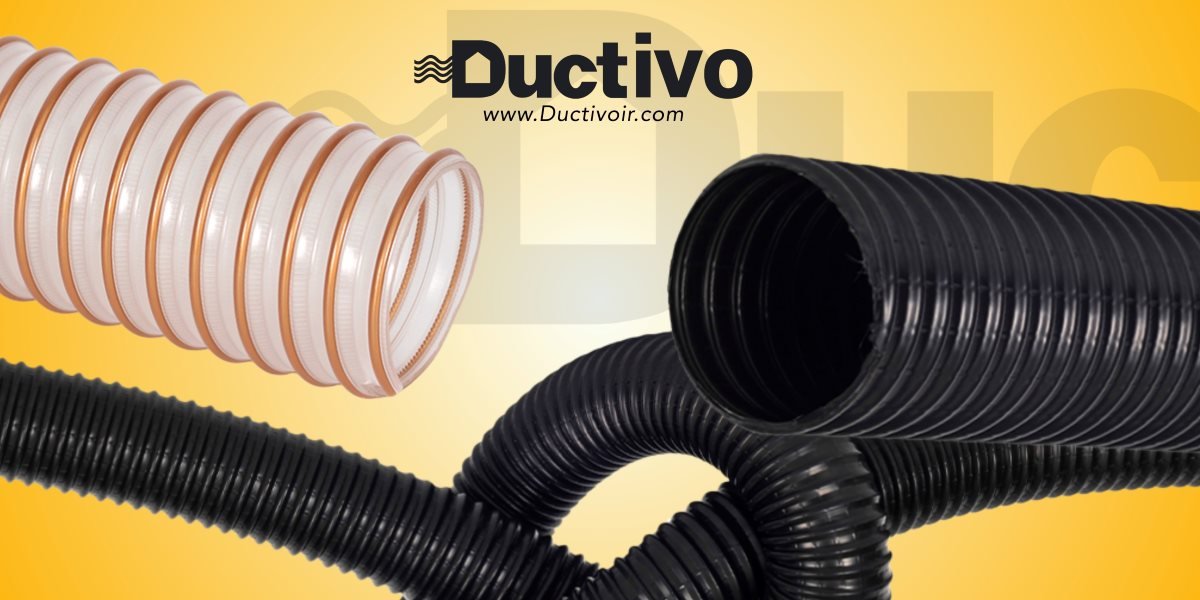

جنس PU — لوله پلیاورتان در سیستمهای مکش
ویژگیها و مزایا
لولههای خرطومی مبتنی بر پلیاورتان (PU) به سبب ویژگیهای خاص شیمیایی و مکانیکی، در کاربردهای سنگینتر و صنعتیتر بیشتر مورد استفاده قرار میگیرند.
مزایای اصلی این مدلها:
-
مقاومت بسیار بالا در برابر سایش و خرد شدن: PU در محیطهایی با ذرات ساینده عملکرد بهتری نسبت به PVC دارد.
-
انعطافپذیری خوب همراه با حفظ شکل: لولههای PU تمایل کمتری به خمش دائمی دارند و شکل خود را بهتر حفظ میکنند.
-
مقاومت شیمیایی و در برابر روغنها و حلالها: در محیطهایی که ممکن است تماس با مواد شیمیایی باشد، PU انتخاب بهتری است.
-
دامنه دمای کاری گستردهتر: معمولاً PU تحمل دمای -۴۰ تا +۹۰ درجه سانتیگراد را دارد، و حتی در کوتاهمدت تا ۱۲۵ درجه نیز مقاومت میکند.
-
ظاهر شفاف یا نیمهشفاف، امکان نظارت بر جریان ذرات در برخی مدلها
-
مقاومت در برابر تأثیر پلاستیسایزر: بر خلاف PVC، PU به علت ساختار مولکولی خود کمتر به مشکلات پلاستیسایزر مبتلا میشود.
معایب و محدودیتها
-
قیمت بالاتر نسبت به PVC برای همان قطر و ضخامت
-
شاید نیاز به ماشینآلات و تکنولوژی بالاتر برای تولید
-
در مواردی ممکن است وزن خاص بیشتری داشته باشد
-
در کاربردهای سبک یا مسیر کوتاه، انتخاب PU ممکن است از نظر هزینه توجیه نداشته باشد
مقایسه فنی بین لوله خرطومی مکنده کاه PVC و PU
برای اینکه انتخابی دقیقتر داشته باشیم، مقایسهای میان PVC و PU در زمینه معیارهای کلیدی ارائه میکنم:
| معیار | لوله خرطومی مکنده کاه PVC | لوله خرطومی مکنده کاه PU |
|---|---|---|
| مقاومت به سایش | متوسط؛ ممکن است در استفاده مداوم دچار خورندگی شود | بسیار بالا؛ برای ذرات ساینده مناسبتر است |
| انعطاف و حفظ شکل | انعطافپذیری خوب ولی ممکن است در خمش زیاد دچار تغییر شکل دائمی شود | انعطاف خوب و حفظ شکل بهتر در مسیرهای خمیده |
| مقاومت شیمیایی و روغن | در برابر برخی مواد مقاوم است ولی محدودیت دارد | مقاومت عالی به روغن، حلالها، مواد شیمیایی |
| دامنه دمایی | تقریباً –۲۰ تا +۸۰ درجه سانتیگراد | –۴۰ تا +۹۰ (یا حتی +۱۲۵ در کوتاهمدت) |
| هزینه اولیه | ارزانتر | گرانتر |
| وزن و حملونقل | سبکتر | ممکن است کمی سنگینتر باشد |
| کاربرد توصیه شده | مسیرهای متوسط، کاربردهای سبکتر، پروژههای اقتصادی | مسیرهای طولانی، خاک ناهموار، مواد ساینده، شرایط سخت |
| عمر مفید | خوب اگر در شرایط مناسب استفاده شود | طول عمر بالاتر در شرایط چالشی |
از دید کلی، اگر پروژه شما شامل ذرات ساینده، مسیرهای طولانی یا شرایط محیطی سخت است، PU گزینه بهتری خواهد بود. اما در کاربردهای متوسط و اقتصادیتر، PVC هنوز انتخابی منطقی و بهصرفه است.
نکات انتخاب و طراحی برای سیستم مکش کاه
برای اینکه لوله خرطومی مکنده کاه (چه PVC چه PU) به بهترین شکل عملکرد دهد، نکات زیر را باید در نظر گرفت:
-
انتخاب قطر مناسب
قطر لوله باید متناسب با حجم ذرات و توان مکنده باشد. اگر قطر خیلی کوچک انتخاب شود، افت فشار زیاد و کاهش کارایی رخ میدهد. -
طول مسیر و پیچ و خمها
هر پیچ یا زاویه ناگهانی باعث افت فشار و کاهش بازده مکش میشود؛ بنابراین طراحی مسیر تا حد امکان کم پیچ باشد. استفاده از خمهای ملایم توصیه میشود. -
تثبیت ساختار لوله
استفاده از بستها یا نگهدارندهها در فواصل مناسبی تا لوله از حالت خمیده یا پیچیده ناخواسته خارج نشود. -
انتخاب ضخامت دیواره و تقویت
ضخامت دیواره لوله و نوع فنر یا سیم تقویتی (فنر فلزی، سیم فولادی، سیم مسی در برخی PUها) باید متناسب با شرایط کار باشند. -
تهویه و کنترل هوای برگشتی
اگر ذرات ریز همراه با هوا مکش میشوند، باید مسیر هوا به گونهای طراحی شود که فشار مناسب حفظ شود. -
فیلتر و جداسازی ذرات بزرگتر در ابتدای مسیر
اگر ذرات بزرگ در جریان وجود دارند، قرار دادن صافی یا جداکننده برای محافظت از لوله و دستگاه مکنده ضروری است. -
نگهداری و نظافت منظم
نظافت دورهای لوله از انسداد، رسوب ذرات، یا خوردگی داخلی باعث افزایش عمر مفید میشود. -
جلوگیری از فلشبک یا برگشت ذرات
در طراحی باید مکانیزم جلوگیری از برگشت ذرات (مثلاً سوپاپ یا دریچه یکطرفه) پیشبینی شود. -
مدیریت دما
اگر ذرات گرم یا محیط گرم دارند، باید انتخاب لولهای صورت گیرد که تحمل دمای بالا را داشته باشد (مثلاً یک مدل PU مقاوم در دمای بالا).
مطالعه موردی یا کاربرد عملی
فرض کنیم یک واحد دامداری قصد دارد کاه باقیمانده را از داخل جایگاه مکش کند و به یک مخزن مرکزی منتقل نماید. مسیر باید حدود ۲۰ متر طول داشته باشد، با دو پیچ ۹۰ درجه. ذرات کاه ممکن است همراه هوا یا رطوبت باشند و جنس کاه ممکن است بر اثر رطوبت لِخت شود.
- اگر از لوله خرطومی مکنده کاه PVC استفاده کنیم، احتمال دارد در بخش پیچها افت فشار قابل توجهی رخ دهد و در هر بار کار، بخشی از ذرات دچار انسداد شوند.
- اما اگر در همان پروژه از لوله PU استفاده شود، مقاومت بیشتر به سایش، حفظ شکل در انحنای مسیر و تحمل شرایط مرطوب میتواند مزیت چشمگیری ایجاد کند.
در این سناریو، اگر بودجه اجازه دهد، انتخاب PU منطقیتر است. با این حال اگر پاکت هزینهای مهم است و شرایط محیط چندان خشن نیست، PVC گزینه عملیتر به حساب میآید.
توصیه نهایی و جمعبندی
لوله خرطومی مکنده کاه، چه از نوع PVC و چه از نوع PU، یکی از اجزای حیاتی در سیستمهای مکش ذرات سبک تا متوسط است. انتخاب هوشمندانه آن میتواند تأثیر زیادی بر کارآیی، هزینه نگهداری و دوام سیستم داشته باشد.
اگر پروژه شما در محیطی عادی و شرایط متوسط قرار دارد، و هزینه فاکتور مهمی است، لوله خرطومی مکنده کاه PVC گزینهای مقرون به صرفه و مناسب خواهد بود. اما اگر شرایط کاری سنگین، ذرات ساینده زیاد، مسیر طولانی یا دمای بالا مد نظر است، انتخاب یک لوله PU با مقاومت و دوام بیشتر گزینه بهینهتری خواهد بود.
در نهایت، هنگام خرید، به ضخامت، نوع تقویت، قطر واقعی، متریال و ضمانت محصول توجه کنید و در صورت امکان تست عملکرد در پروژه کوچک انجام دهید.
